Niente chiglia, nessun problema: come il design dello scafo delle giunche cinesi era avanti di secoli rispetto all'Occidente

Lo scafo del giunco cinese presenta tre caratteristiche distintive: un fondo piatto, privo di chiglia, compartimenti con paratie stagne che dividono l’interno in sezioni sigillate e una poppa alta con un grande timone. Il fondo piatto era una scelta progettuale deliberata per navigare nelle acque costiere poco profonde e nei delta fluviali. La paratia stagna, documentata nei testi cinesi a partire dal II secolo d.C., consentiva allo scafo di sopravvivere a una falla senza affondare. I costruttori navali europei non svilupparono autonomamente questo sistema fino al XVIII secolo.

• Il sistema delle paratie stagne è documentato nei testi cinesi di costruzione navale del II secolo d.C.; Marco Polo lo descrisse nel 1298, osservando navi con «tredici paratie realizzate con robuste tavole».
• I costruttori navali europei non svilupparono autonomamente le paratie stagne fino al XVIII secolo, circa 1.600 anni dopo il loro impiego documentato in Cina.
• Lo scafo a fondo piatto consentiva ai giunghi di rimanere dritti quando si arenavano sulle piane tidali, di navigare nei bassi delta fluviali e di essere costruiti senza la complessa intelaiatura curva richiesta da uno scafo a fondo tondo.
• Le paratie svolgevano una duplice funzione: sicurezza strutturale, contenendo l’allagamento, e gestione del carico, separando merci diverse in compartimenti distinti.
• Le navi del tesoro di Zheng He, secondo alcune fonti lunghe fino a 137 metri, utilizzavano il sistema delle paratie per raggiungere dimensioni che i metodi occidentali di costruzione navale in legno non potevano eguagliare.

Il giunco cinese viene spesso descritto come privo di chiglia, quasi fosse una limitazione. Non lo è. L’assenza della chiglia è una scelta progettuale, che riflette priorità diverse rispetto allo scafo europeo con chiglia e che ha prodotto un’imbarcazione più adatta alle specifiche condizioni della navigazione costiera e fluviale cinese. Per capire perché il giunco sia stato progettato in quel modo, bisogna comprendere le acque per cui era destinato a navigare.

🛵 Lo scafo a fondo piatto: perché senza chiglia?

Una chiglia — l’elemento strutturale longitudinale che corre lungo il fondo dello scafo — fornisce resistenza laterale, impedendo a un’imbarcazione a vela di essere spinta lateralmente dal vento. È essenziale per un’imbarcazione che deve navigare di bolina in mare aperto. Tuttavia, crea anche un pescaggio profondo che rende l’imbarcazione inadatta alle acque basse e richiede una complessa intelaiatura curva per la costruzione.

La giunca cinese era progettata principalmente per le acque costiere e i delta fluviali della Cina meridionale, ambienti in cui un pescaggio ridotto è più prezioso delle prestazioni in acque profonde. Uno scafo a fondo piatto può rimanere diritto quando si arena su una piana tidale, navigare negli accessi poco profondi ai porti fluviali inaccessibili alle imbarcazioni con chiglia profonda ed essere costruito senza la complessa intelaiatura curva richiesta da uno scafo a fondo tondo. Le varianti oceaniche aggiungevano una leggera forma a V nelle sezioni prodiera per fendere le onde, mantenendo al contempo il fondo piatto a poppa per garantire stabilità e capacità di carico. Il risultato era uno scafo dalle buone prestazioni in una gamma di condizioni più ampia rispetto a un design basato esclusivamente sulla chiglia.

🛡️ La paratia stagna: l’innovazione che ha cambiato la cantieristica navale

La paratia stagna è l’innovazione strutturale più importante nel design della giunca cinese. Dividendo lo scafo in compartimenti trasversali stagni mediante solide paratie in legno, i maestri d’ascia cinesi crearono un’imbarcazione capace di sopravvivere a una falla nello scafo senza affondare: l’acqua sarebbe rimasta confinata in un singolo compartimento, mentre il resto della nave avrebbe mantenuto la propria galleggiabilità. È lo stesso principio utilizzato nella progettazione navale moderna, dove i compartimenti stagni sono un requisito standard di sicurezza.

Il sistema è documentato in testi cinesi di cantieristica navale risalenti al II secolo d.C. Marco Polo lo descrisse nel 1298 dopo aver navigato su imbarcazioni cinesi: «Le navi più grandi hanno tredici paratie realizzate con robuste tavole, assemblate con grande cura». I costruttori navali europei svilupparono autonomamente la paratia stagna solo nel XVIII secolo — circa 1.600 anni dopo il suo utilizzo documentato in Cina. Le paratie avevano anche una funzione commerciale: compartimenti diversi potevano trasportare carichi diversi, consentendo a una singola imbarcazione di servire contemporaneamente più mercanti, con le merci di ciascun caricatore custodite in una sezione separata e chiudibile a chiave. Per un approfondimento su questa innovazione, consulta il nostro articolo sull’invenzione cinese antica che ha cambiato per sempre la cantieristica navale.

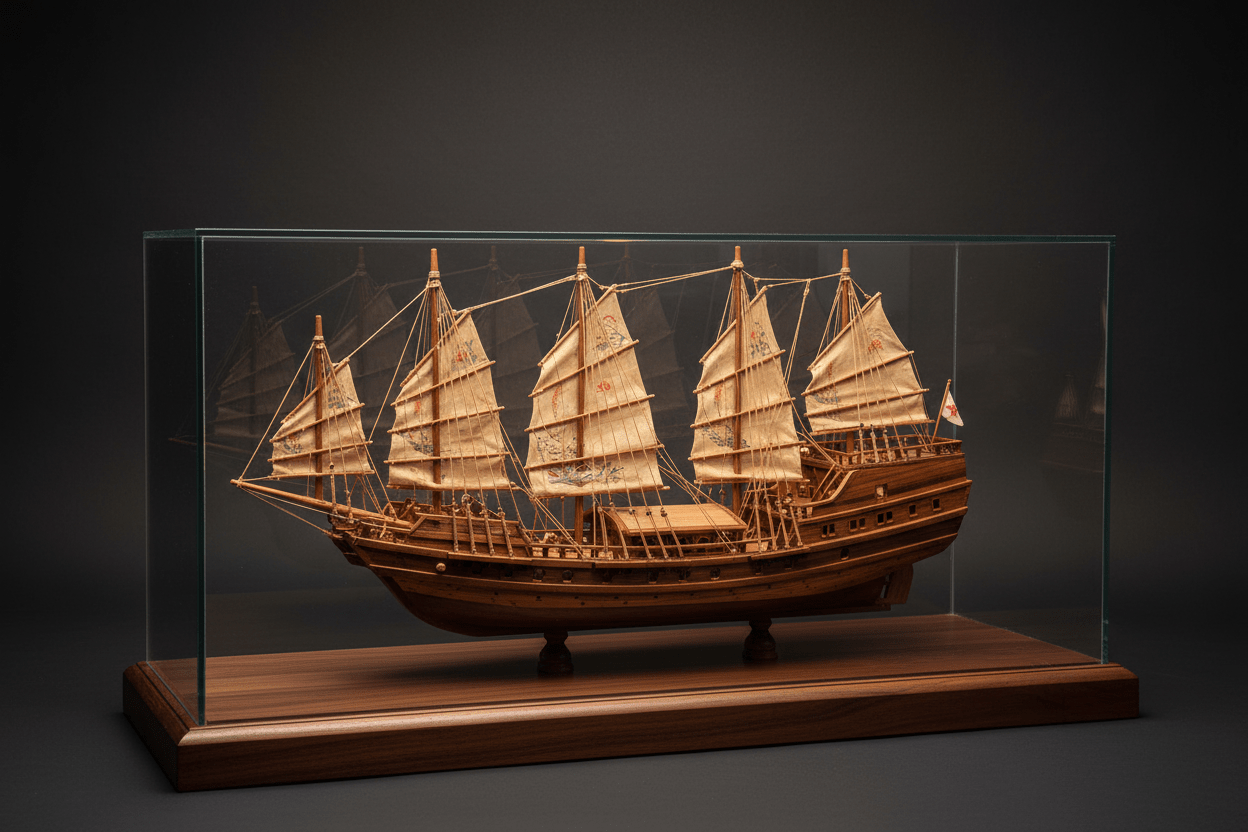

Modello artigianale di giunca cinese — Giunca a vela oceanica — Lo scafo ampio e la poppa alta della giunca oceanica, costruita secondo il design a fondo piatto e compartimentato da paratie che la rese l’imbarcazione dominante nelle acque asiatiche per oltre un millennio.

📍 La poppa alta e il timone di poppa

La poppa alta della giunca — notevolmente elevata sopra la linea di galleggiamento — svolgeva diverse funzioni. Offriva al timoniere una posizione dominante, proteggeva l’equipaggio durante il maltempo e creava spazio per l’ampia cabina di poppa, tipica delle navi mercantili e da diporto. Il timone di poppa, appeso al dritto di poppa e proteso sotto lo scafo, garantiva un controllo della direzione più efficace dei remi-timone laterali usati su molti tipi di imbarcazione contemporanei.

Il timone di poppa cinese era in uso già nel I secolo d.C. — diversi secoli prima della sua comparsa nella cantieristica europea. Poteva essere sollevato o abbassato per regolarne la profondità in base a quella dell’acqua, una caratteristica particolarmente utile nelle acque costiere poco profonde dove spesso operavano le giunche. La combinazione di fondo piatto, paratie stagne e un efficace timone di poppa conferiva alla giunca un insieme di capacità che nessun singolo tipo di imbarcazione europea della stessa epoca poteva eguagliare nella medesima varietà di condizioni.

🔍 Come identificarla: la progettazione dello scafo in un modello navale

• Fondo piatto: nessuna sporgenza della chiglia sotto la linea dello scafo. Il fondo dello scafo è piatto o solo leggermente curvo se osservato da prua o da poppa.
• Poppa alta: la poppa è notevolmente più alta della prua, con un grande timone visibile appeso al dritto di poppa.
• Baglio ampio: il rapporto tra larghezza e lunghezza della giunca è generalmente maggiore rispetto a quello di un’imbarcazione europea di lunghezza simile — una conseguenza del design a fondo piatto ottimizzato per il trasporto di merci.
• Occhi dipinti a prua: le giunche tradizionali hanno occhi dipinti su entrambi i lati della prua — una pratica risalente alla dinastia Han.
