강배는 왜 외륜을 사용했을까요? 미시시피 증기선 안내서

강배는 왜 패들휠을 사용했을까요를 이해하려면, 넓은 바다가 아니라 수시로 변하는 물길을 헤쳐 나가야 하는 선체 내부에서 증기 엔진이 작동하는 모습을 떠올려야 합니다. 패들휠은 강배가 얕은 수로, 모래톱, 굽이진 물길에 적합한 상태를 유지하면서 물을 직접 밀어낼 수 있는 실용적인 방법을 제공했습니다.

미시시피강의 강배는 왜 패들휠을 사용했을까요?

강배는 얕은 물에서 작동하는 단순한 추진 방식이 강에 적합하기 때문에 패들휠을 사용했습니다. 휠은 계속 회전하며 강물을 파고들 수 있었고, 깊은 프로펠러 축이나 큰 수중 블레이드에 의존하지 않고도 배를 계속 움직이게 할 수 있었습니다.

미시시피 수계는 더 큰 압박을 안겨 주었습니다. 수위가 변하고 수로가 이동했으며, 보이지 않는 장애물이 자주 나타났습니다. 패들휠 보트는 흘수가 얕게 설계될 수 있으면서도 화물, 승객, 우편물을 운송할 만큼 충분한 추진력을 낼 수 있었기 때문에 이러한 조건에 잘 맞았습니다.

이 때문에 패들휠은 미국 강배의 이미지와 매우 밀접하게 연결되었습니다. 패들휠은 단순한 시각적 양식이 아니었습니다. 오랫동안 같은 상태로 머물지 않는 흐르는 강에 대한 실용적인 해결책이었습니다.

증기 동력은 어떻게 휠을 돌렸을까요?

증기 보일러는 물을 가열해 고압 증기를 만들었습니다. 그 증기는 엔진 내부의 피스톤을 밀었고, 피스톤은 앞뒤로 움직였습니다. 크랭크, 커넥팅 로드, 축을 거치면서 이 직선 운동은 회전 운동으로 바뀌었습니다.

회전축이 패들휠을 돌렸습니다. 기본적인 작동에는 현대적인 전기 제어가 필요하지 않았습니다. 엔진은 휠에 운동을 전달했고, 보일러가 증기를 공급하며 조종사가 배를 움직이려는 한 휠은 계속 회전했습니다.

간단히 말해 엔진이 배를 직접 밀어낸 것은 아닙니다. 엔진은 회전 시스템에 동력을 공급했습니다. 물과 맞닿는 부분은 휠이었고, 휠은 엔진의 운동을 이동으로 바꾸었습니다.

패들휠은 물에 어떻게 맞서 작동할까요?

각 패들판은 물에 부딪혀 물을 뒤로 밀어내고, 그에 반응해 물은 배를 앞으로 밀어냅니다. 이것이 모든 추진 시스템의 기본 원리와 같습니다. 차이점은 패들휠이 반복해서 물을 퍼 올렸다가 놓는 방식으로 이 일을 한다는 것입니다.

바퀴가 회전하면서 일부 패들은 물에 들어가고, 일부는 물에서 빠져나오며, 일부는 물에 절반쯤 잠긴 상태로 있습니다. 움직이는 패들은 강 수면으로 운동량을 전달합니다. 물이 반대 방향으로 밀려나기 때문에 배는 전진 추진력을 얻습니다.

이 방식은 물 자체가 반력을 제공하는 강에서 잘 작동했습니다. 배에는 깊은 프로펠러 터널이나 유선형의 해양 선체가 필요하지 않았습니다. 외륜이 물을 제대로 움켜쥘 수 있을 만큼만 잠기면 되었습니다.

얕은 흘수가 미시시피강 강배 설계에 미친 영향

강배는 좌초를 피하기 위해 물속에서 충분히 가벼운 상태를 유지해야 했습니다. 얕은 흘수는 선체가 비교적 높게 떠 있다는 뜻이었으므로, 수심이 변하는 모래톱과 더 얕은 구간을 통과할 수 있었습니다. 수심이 불안정한 강에서는 이것이 큰 장점이었습니다.

하지만 얕은 흘수에는 상충되는 조건도 따랐습니다. 가벼운 선체는 거친 너울이나 과적 상태에서 안정감이 떨어질 수 있었습니다. 또한 배가 좁은 강의 환경에서도 계속 운항하려면 화물, 승객, 기관, 연료의 균형을 세심하게 맞춰야 했습니다.

선체와 갑판, 기관은 이러한 제약을 중심으로 배치되어야 했습니다. 화물을 하나 더 실을 때마다 배가 물속에 얼마나 가라앉는지가 달라졌습니다. 건조자들은 선박을 대양 항해선처럼 다룰 수 없었습니다. 미시시피강은 적재 능력과 접근성 사이에서 다른 균형을 요구했기 때문입니다.

선체 깊이, 적재물 균형, 강의 수로

강배에서 선체는 단순히 떠 있는 상자가 아니었습니다. 선체는 그 위의 모든 것을 떠받치는 기반이었습니다. 선체가 너무 깊이 가라앉으면 좁거나 얕은 곳에서 바닥을 긁을 위험이 있었습니다. 반대로 너무 높이 떠 있으면 외륜이 물을 고르게 움켜쥐지 못할 수 있었습니다.

적재물의 균형도 그만큼 중요했습니다. 화물, 보일러, 승객, 선 stores는 세심하게 분산되어야 했습니다. 균형이 잘 맞지 않는 배는 선수나 선미 쪽으로 트림이 기울 수 있었고, 이는 혼잡한 수로에서 조종, 외륜의 침수 정도, 안전에 영향을 주었습니다.

강의 수로는 폭이 좁고 무게중심이 낮은 형태도 요구했습니다. 선박은 안정성을 확보할 만큼의 너비는 필요했지만, 얕은 물에 접근하지 못할 정도로 깊어서는 안 되었습니다. 이러한 절충이 증기선 특유의 넓고 층층이 쌓인 외관을 만들었습니다.

모래톱, 스너그, 수위 변화로 인한 제약

모래톱은 수로가 깨끗해 보이는 곳에도 나타날 수 있었습니다. 스너그는 물에 잠긴 통나무나 뿌리로, 선체를 들이받거나 추진 장치를 손상시킬 수 있었습니다. 수위가 변하면 안전한 항로도 짧은 구간 안에서 지나가기 어려운 길로 바뀔 수 있었습니다.

외륜선은 많은 흘수 깊은 설계의 배보다 그러한 위험에 더 잘 대처했지만, 무적은 아니었습니다. 선체가 얕아도 바닥에 걸릴 수 있었습니다. 부유물이 외륜에 닿으면 외륜이 손상될 수도 있었습니다. 강을 운항하려면 공학적 설계뿐 아니라 끊임없는 주의가 필요했습니다.

이것이 강배가 종종 복잡하고 과도하게 설계된 것처럼 보였던 이유 중 하나입니다. 눈에 보이는 갑판, 굴뚝, 난간, 덮개 구조물은 거친 수역에 대응하기 위한 실용적인 설계의 일부였습니다. 배는 위험에 둘러싸인 채로도 운항해야 했습니다.

선미 외륜선과 외륜선 비교

모든 외륜선이 같은 위치에 바퀴를 배치한 것은 아닙니다. 선미 외륜선은 뒤쪽에 바퀴 하나를 달았습니다. 외륜선은 양쪽에 하나씩 바퀴를 사용했습니다. 두 설계 모두 같은 추진 문제를 해결했지만, 각각 서로 다른 절충안을 택했습니다.

선미 외륜선은 좁은 수로에서 운항하기에 적합한 경우가 많았습니다. 외륜선은 두 바퀴에 동력을 분산하고 선미를 화물이나 승객 공간으로 더 넓게 활용할 수 있었습니다. 선택은 항로, 강의 수심, 그리고 제작자가 선박을 어떻게 구성하려 했는지에 따라 달라졌습니다.

두 선박을 자세히 비교해 보면 바퀴의 위치가 외관 이상의 것을 바꾸었다는 사실을 알 수 있습니다. 조종 방식, 갑판 배치, 손상 위험, 그리고 배가 강물과 만나는 방식까지 바꾸었습니다. 이것이 강 증기선의 역사에 두 형태가 모두 등장하는 이유입니다.

강의 굽이에서의 조종성과 기동성

선미 외륜선은 추진력이 뒤에서 발생했기 때문에 굽이에서 방향을 틀기가 더 쉬울 수 있었습니다. 바퀴가 선미에서 배를 앞으로 밀어 주어, 구불구불한 수로에서 선회하거나 좁은 곳에 접안하는 데 도움이 되었습니다.

외륜선은 다르게 움직였습니다. 추진력이 양옆에 있었기 때문에 도선사는 좌우 대칭과 바퀴의 균형을 고려해야 했습니다. 어떤 상황에서는 이러한 배치가 조종에 도움이 되었습니다. 다른 상황에서는 선미 외륜선보다 선회가 민첩하지 않았습니다.

미시시피강에서는 굽이가 빠르게 나타났기 때문에 강의 도선사들은 이러한 차이를 중요하게 여겼습니다. 조타에 정확히 반응하는 배는 위험을 피할 수 있었습니다. 더 느리고 반응성이 떨어지는 배는 붐비거나 좁은 수로에서 운항하기가 더 어려웠습니다.

화물 공간과 강의 위험 요소로부터의 보호

선미 외륜선은 화물 취급을 위해 양옆을 더 넓게 비워 두는 경우가 많았습니다. 그래서 화물 운송이나 선체 주변에 갑판 공간이 필요한 선박에 적합했습니다. 뒤쪽의 바퀴는 움직이는 일부 부품을 강가의 부유물에서 어느 정도 떨어뜨려 놓기도 했습니다.

외륜선은 선체 바깥쪽에 두 바퀴가 모두 노출되어 있었습니다. 통나무나 물속 장애물, 접안 시설 근처에서는 단점이 될 수 있었습니다. 동시에 두 바퀴를 사용하는 배치는 독특한 실루엣을 만들었고, 때로는 동력을 유용하게 분산했습니다.

어느 배치도 모든 문제를 해결하지는 못했습니다. 선박 제작자들은 항로, 화물, 운항상의 필요에 따라 선택했습니다. 바퀴는 장식이 아니었습니다. 선박 전체의 형태와 기능에 영향을 준 실용적인 결정이었습니다.

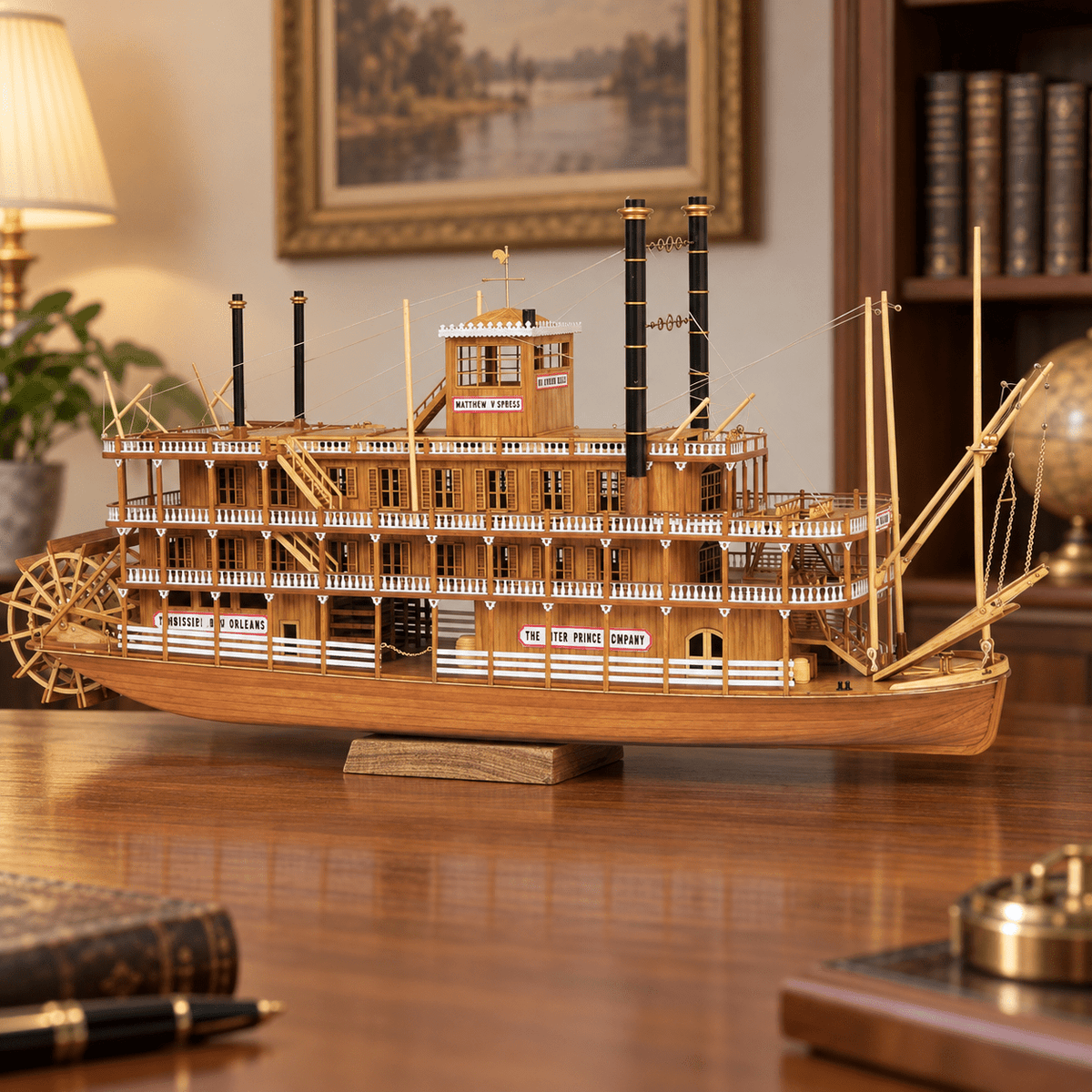

미시시피 1870 외륜 증기선 모형 읽기

미시시피 1870 외륜 증기선 목조 모형 키트는 강배 설계를 한눈에 보여 주는 시각적 안내도입니다. 3개의 개방형 갑판, 쌍연통, 난간, 조타실, 화물 붐, 그리고 선박의 작업 정체성을 규정하는 선미 외륜 배치를 갖춘 고급 제작 키트입니다.

이 모형이 중요한 이유는 배가 하나의 시스템으로 어떻게 구성되었는지 보여 주기 때문입니다. 선체가 갑판을 지지합니다. 갑판은 선실과 작업 공간을 지지합니다. 연통은 증기 기관 설비를 나타냅니다. 외륜은 추진력이 물속으로 전달되는 위치를 보여 줍니다.

수집가와 제작자에게 이 관계가 진정한 교훈입니다. 강배는 외륜을 단순히 부착한 선체가 아니었습니다. 변화하는 강에서의 추진, 시야 확보, 화물 취급, 생활을 위해 조화롭게 구성된 구조물이었습니다.

제품은 여기에서 확인할 수 있습니다: 미시시피 외륜 증기선.

한 배치에 담긴 선체, 갑판, 연통

선체는 기반을 이루며 얕은 물에서도 선박이 떠 있도록 합니다. 그 위로 층층이 배치된 갑판이 전형적인 강배의 윤곽을 만듭니다. 이러한 적층 구조 덕분에 사람, 화물, 작업 장비를 수면 위에 배치할 수 있었습니다.

모형의 쌍연통은 단순히 극적인 외관을 위한 요소가 아닙니다. 이는 배를 움직인 증기 시스템을 나타냅니다. 증기 엔진에는 배기 흐름과 연기가 지나가는 눈에 보이는 수직 통로가 필요했기 때문에, 연통은 실루엣을 상징하는 요소가 되었습니다.

갑판은 기능을 분리하는 데에도 도움이 되었습니다. 선원 이동 공간, 승객 구역, 화물 출입 공간, 외륜 하우징이 각각 자신의 공간을 차지했습니다. 선박은 승선한 사람들이 구조를 쉽게 파악할 수 있어야 했고, 수행하는 작업에도 실용적이어야 했습니다.

추진 장치 배치가 모형에 보여 주는 것

선미 외륜의 배치는 강배 공학에 대해 많은 것을 설명해 줍니다. 외륜을 뒤쪽에 배치함으로써 배는 주 갑판 공간에서 추진선이 방해받지 않도록 했습니다. 그 덕분에 중앙 선체는 구조를 위한 공간으로, 상부 갑판은 작업과 생활을 위한 공간으로 활용할 수 있었습니다.

이 배치는 얕은 강을 운항할 때 수면 아래에 프로펠러가 완전히 노출되는 방식보다 외륜을 더 잘 보호했습니다. 외륜이 여전히 노출되기는 했지만, 강배가 더 쉽게 관리하고 직접 수리할 수 있는 위치에 자리했습니다.

모형을 살펴볼 때는 눈에 보이는 모든 부분이 같은 목적을 뒷받침한다는 점에 주목해 보세요. 선체는 흘수를 낮게 유지합니다. 갑판은 배의 공간을 구성합니다. 연통은 엔진의 위치를 나타냅니다. 외륜은 증기를 움직임으로 바꿉니다. 어느 부분도 우연히 그 자리에 있는 것이 아닙니다.

마무리 생각

강선은 얕고 수심이 변하는 물길을 통과할 수 있는 단순하고 눈에 보이며 정비하기 쉬운 운항 방식이 필요했기 때문에 외륜을 사용했습니다. 외륜은 증기 기관의 요구와 다른 깊은 흘수 방식보다 미시시피 강의 현실에 더 잘 맞았습니다.

흘수, 선체 형태, 외륜 위치, 증기 동력의 연관성을 이해하면 고전적인 증기선은 더 이상 신비롭게 보이지 않습니다. 실용적인 부품을 목적에 맞게 배치해 어려운 항로에 대응한 영리한 해법으로 보이게 됩니다.

미시시피 1870 패들 증기선 모형은 이러한 원리를 잘 보여 줍니다. 이 모형은 강선이 수면선에서 위쪽으로 어떻게 설계되었는지, 그리고 모든 요소가 강 위에서의 이동, 균형, 생활을 뒷받침하도록 구성되었는지 보여 줍니다.
